- 康明斯柴油機正品配件的零件編號規則組成方式
- 作者：康明斯發電機維修公司 | 來源 ekurigram.com | 發布時間：2020-08-17 | 閱讀次數：[]
工程上使用產品控制號(PCN)來管理產品結構，在康明斯產品結構內受控的零件號有三種類型，即產品控制號、工程明細表(EBM)和零部件號。下面分別對每一種類型的零件號進行介紹，重點介紹一下零部件號的分類和編號規則。D19產品控制號(PCN ) 產品控制號作為柴油機產品結構識別的最高級別，它由II位字母和數字組成，分別定義了柴油機的系列、進氣方式、應用和產品結構語言。以QSKTAA19-C產品控制號D193101CX03為例，進行詳細說明。
一、結構語言應用
流水號進氣方式柴油機系列說明：
I.第1位總是字母D，第9位總是字母x，第5、6、7位是流水號：
II.第2、3位代表柴油機系列，目前我公司生產制造的柴油機系列有D09，D19， D23，D28，D35；
III.第4位代表進氣方式，柴油機的進氣方式主要分為三種：1一自然吸氣， 2一增壓，3一增壓中冷
IV.第8位代表柴油機應用，主要包括下面幾種應用情況：C-工程機械 G-發電機組驅動 M-船機P-動力驅動 L-軌道機組（修理服務），
V.第10、1 1位代表了柴油機產品結構語言?？得魉?a href="http://ekurigram.com">發電機配件產品結構語言分為兩種，即 02語言和03語言。
02語言是老的產品結構管理方式，比較明顯的特征是，其產品特征編號后綴以數字“ 02 ”結束，鑒別類型代號I D一T為 56一2。而03語言是新發展的產品結構管理
方式，比較明顯的特征是，其產品控制號后綴以數字“ 0 3 ”結束，鑒別類型代號 I D一T為56一3。目前，在康明斯產品數據庫CPIF中，02語言與03語言的產品結構同時存在，對于新發展的產品結構，一般采用03語言的管理方式。工程明細表（E B M）工程明細表(EBM)作為產品控制號下層結構內容的第一級別，它通常由5至 7位的字母和數字組成，不足7位，中間加適當數量的空格。二、工程明細表類型柴油機系列
工程明細表種類
比較常見的工程明細表由6位字母和數字組成，字母與數字之間留有一位空格，前2位字母代表了工程明細表的種類，后 4位數字代表了柴油機的系列及工程明細表的類型。以LC 1 73 1為例進行說明。
說明
I .前兩位字母，代表了工程明細表的種類，如L C代表機油冷卻器。
II.字第一位，通常代表了柴油機流水號的系列： 1一NT，2一 M11，4-K/QSK19， 6-K/QSK38，K50，8一 各機型通用。
III.數字第二位，代表了工程明細表的類型（主EBM或者從屬EBM )，通常數字7，8代表了從屬性工程明細表，即管路件和安裝件；其它數字則代表主工程明細表，即主體零部件。
IV.最后兩位數字是流水號。
三、康明斯柴油機的零部件號
以前，康明斯為滿足各種業務需要，零部件編號形式存在多種，如3位、4位、5 位、6位數字零件號，以及包含字母和數字的零部件號等等，總結一下，主要分為下面幾種情況：
I.3位，4位，5位，6位數字零件號這種類型的零件號，末位在第7位，數字前面需加適當數量空格。如囗囗囗4797 飛輪齒圈，囗囗20961風扇，囗102020六角螺栓。
II.以字母開頭，數字結束的零件號這種類型的零件號，末位在第7位，不足7位，需在字母與數字之間加適當數量的空格。如AR囗1663排氣接頭，S囗囗囗217六角厚螺母。
IV.特殊零件號III.以字母結束的零件號這種類型的零件號，末位字母在第12 位，前面數字末位在第7位，數字不足7 位，字母不足1 2位，需在零件號中間位置加適當數量的空格。如囗205069囗囗囗 RB氣門凸輪從動件，S囗囗1007囗囗囗囗 A接頭，S囗囗囗10 3囗囗囗囗A六角螺栓。這種特殊規則的零件號，一般是康明斯早期發放的軟管零件號，以字母開頭，字母結束，末位字母在第1 2位。中間數字分為兩部分，前一部分數字末位在第7 位，這部分數字與開頭字母之間不足7 位，中間需設置適當數量空格。后一部分數字一般包括兩位，位置緊挨著末尾字母，與前一部分數字之間需設置一位空格。舉例如下：AK囗4005囗60SS軟管。
由于康明斯歷史零件編號規則比較復雜，給產品數據管理帶來一定的風險和難度。
為規范產品零件號管理，康明斯工程服務部門逐步采用了7位流水號數字的零件編號方式，歷史上的包含字母的零件號陸續作廢了。
新的零部件編號方式終止了在零件號中混雜使用字母和數字的情況，并且不需在零件號的任何位置設置空格，使零件編號更加簡單、規范，可操作性更強，提高了產品數據管理的簡易性、準確性，降低了風險
。

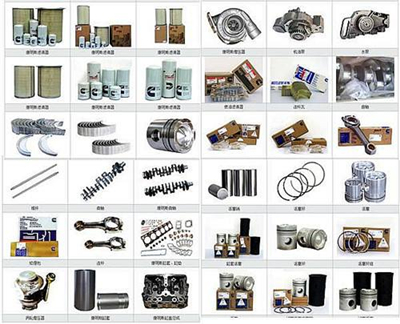

康明斯柴油發電機組純正零件
-------------------------------------------------------------------------------------------------------------------------
