- 康明斯柴油發電機組廢氣渦輪增壓器的構造
- 作者：康明斯發電機維修公司 | 來源 ekurigram.com | 發布時間：2020-08-19 | 閱讀次數：[]
【摘要】廢氣渦輪增壓器主要由渦輪機和壓氣機等構成。將發電機組排出的廢氣引入渦輪機，利用廢氣的能量推動渦輪機旋轉，由此驅動與渦輪同軸的壓氣機實現增壓。渦輪機進氣口與發電機組排氣歧管相連，排氣口則接在排氣管上；壓氣機進氣口與空氣濾清器相連，排氣口則接在進氣歧管上。
東風康明斯柴油發電機均采用了廢氣渦輪增壓技術,所采用的渦輪增壓器型號為TBP4型和T04E型,其中TBP4型為帶旁通閥的增壓器.為了適應用戶的不同需求,東風康明斯柴油發電機分別開發了增壓和增壓中冷兩種機型.裝有中冷器的柴油發電機,從增壓器壓氣機出來的空氣不是直接進入柴油發電機的進氣管。在康明斯柴油發電機型號中，凡有“T”字的都表示該型號柴油發電機裝配了廢氣渦輪增壓器。
1.廢氣渦輪增壓器的工作原理
廢氣渦輪增壓器由渦輪和壓氣機兩個接觸部分組成。渦輪的進氣口與柴油發電機的排氣管相連接，空氣壓縮機的出氣口與柴油發電機的進氣管相連接。由于柴油發電機排出的廢氣仍有一定能量，便驅動廢氣渦輪旋轉，同時為了又帶動同軸上的空氣壓縮機旋轉，空氣壓縮機對吸進的新鮮空氣進行壓縮，使其密度提高，從而提高了進氣壓力，增加了充氣量，以提高柴油發電機功率。由上述可以看出，廢氣渦輪增壓器是利用柴油發電機排出的廢氣來驅動的，渦輪增壓器與柴油發電機之間無任何機械傳動關系。

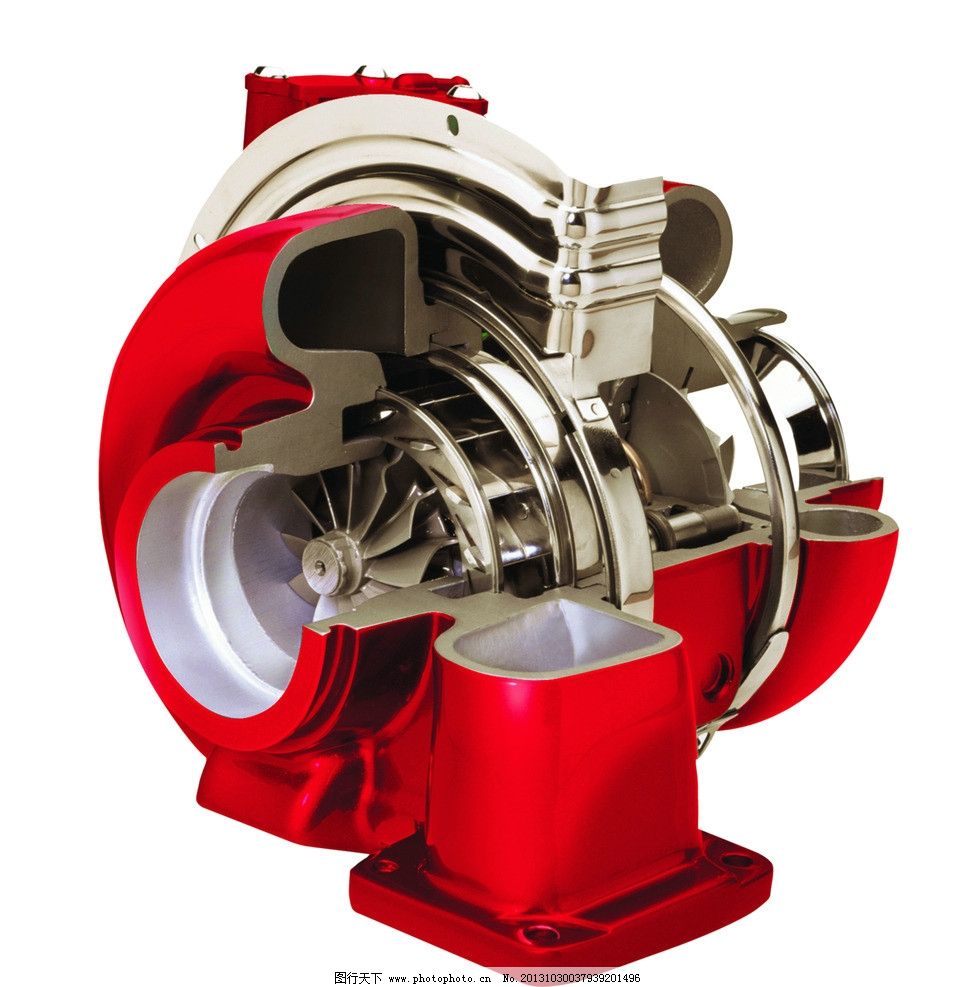

2.康明斯柴油發電機廢氣渦輪增壓器的構造
實際的廢氣渦輪增壓器除了渦輪的空氣壓縮機外，還設有支撐裝置。密封裝置、潤滑系統和冷卻系統。康明斯柴油發電機所以廢氣渦輪增壓器雖然型號不同，但基本結構相似。渦輪一端安裝在排氣岐管的凸緣上，空氣壓縮機一端安裝在進氣岐管上。
固定在增壓器上的銘牌上有零件編號、系列編號、型號及其他說明。
渦輪部分：由渦輪葉輪及軸、渦輪殼等零件組成。
空氣壓縮機葉輪是用防松螺母固定在廢氣渦輪軸上，構成廢氣渦輪增壓器的轉動部分稱為轉子。
支撐裝置：由裝在中間殼中的分別靠近空氣壓縮機端和我聊端的軸承。護板、止推盤等所組成。支撐裝置使轉子可靠地定位于中間殼上，限定轉子工作時在軸向和徑向的活動范圍。
密封裝置：由油封總成、氣封環等所組成。壓氣機端的密封裝置主要是密封壓氣機內高壓空氣和防止油腔的機油進入壓氣機。渦輪端密封裝置使防止高溫廢氣進入油腔，以確保機油質量。
潤滑系統冷卻系統：所以KTTA型柴油發電機的增壓器均有機油冷卻和潤滑，機油通過軸承殼進行循環。
增壓器采用浮動軸承的原因是：當增壓器轉速超過4000r/min時，如采用非浮動軸承，則軸表面與軸承內表面間的滑動速度是相當高的，軸承很容易磨損，普通的滑動軸承難以勝任。采用浮動軸承用鉛錫合金制作的軸承裝在軸承殼內，而軸3支撐在軸內作高速轉動。軸承與軸之間、軸承與軸承之間均由間隙，具有壓力的潤滑油從軸承殼上部的管接頭進入軸承內、外間隙。在柴油發電機運轉過程中，在軸承的內、外間隙、在柴油發電機運轉過程中，在軸承的內、外間隙中均形成油膜，起著軸承的作用。
浮動軸承分全浮動軸承和半浮動軸承。全浮動軸承以一定轉速轉動，而半浮動軸承則不轉動，此次軸承常采用整體浮動套，其一端為方形結構。在同樣的情況下，半浮動軸承的機械損失小于全浮動軸承。浮動軸承與普通滑動軸承相比，具有溫度
低、摩擦功小、工作可靠、抗振性好及拆裝維修方便等優點。
發電機組可有兩只或四只增壓器。如果發電機組有四只增壓器，則裝在排氣岐管上的兩只增壓器是高壓增壓器，安裝在支架上的兩只增壓器是低壓增壓器。
以下為康明斯增壓器常見型號：
康明斯4041407增壓器總成
康明斯4955253增壓器總成
康明斯3534645渦輪增壓器總成（HX80）
康明斯2882093增壓器總成
康明斯3594139增壓器總成
康明斯3767946增壓器總成
康明斯增壓器3594134
康明斯3803939增壓器總成
康明斯3537245 M11增壓器總成
康明斯4043283增壓器
康明斯3018068 3801990增壓器總成
康明斯NTA855增壓器
康明斯3035306 3523850 K19增壓器總成
康明斯3532819 3803670-NTA855-M增壓器
康明斯增壓器3529040
康明斯增壓器4051100
康明斯增壓器4050244
康明斯NG4增壓器3529032
康明斯增壓器3594038
康明斯NG7增壓器3529035
康明斯增壓器4051099
康明斯增壓器3596960
康明斯L10-C290渦輪增壓器3525237
康明斯L10-310E渦輪增壓器3528639
康明斯KTA50-G3增壓器3594164
康明斯KTA38-G5增壓器3594121
康明斯增壓器4914171
康明斯增壓器3032060
康明斯HT3B增壓器3529041
康明斯增壓器3596962
康明斯增壓器3596964
康明斯增壓器3026924
康明斯L10-260渦輪增壓器3534301
康明斯增壓器4061405
康明斯增壓器3594044
康明斯增壓器3018067
康明斯KTA38-P900增壓器3524450
康明斯NTA855-GH1增壓器3529041
康明斯KT38-P780增壓器3594086
康明斯KTA38-G4增壓器3594098
康明斯NTA855-GS/GC增壓器3801935
東風康明斯HX40W增壓器4035208用于6CTA
康明斯柴油發電機組3003536增壓器回油彎管KTA19
康明斯渦輪增壓器3529040
康明斯柴油發電機組配套K19 K38 K50增壓器 3595034
康明斯增壓器直銷NTA14船用主機3032020
CCEC康明斯柴油發電機組3537245增壓器M11
康明斯系列增壓器3594118 LDL
康明斯大型自卸車M11發電機組渦輪增壓器8072003
東風康明斯柴油發電機組A3960454渦輪增壓器HX35W
康明斯偉力柴油發電機的發電機組配件3545662增壓器修理包
康明斯M11增壓器回油軟管3328643
康明斯KT38-M800柴油發電機增壓器襯墊317136
康明斯MTAA11-G3柴油發電機增壓器2834277
康明斯柴油發電機組3018068T46增壓器NT(A)
康明斯發電機用的配件3801096增壓器修理包
供應NTA855-C柴油發電機組增壓器HT3B
康明斯發電機組3803257增壓器修理包K19
康明斯柴油康明斯廠家配件增壓器3594117 LDL
康明斯柴油發電機3594118增壓器K19 K38 K50
康明斯發電機組3594027增壓器K19 K38 K50
明斯柴油發電機3545647增壓器修理包
康明斯柴油發電機發電機組配件增壓器3594118
KTA19-M470柴油發電機增壓器隔熱罩30033697
康明斯系列增壓器3594117 LDL
康明斯柴油發電機配件增壓器3594118
康明斯M11進口牽引車發電機組3803024增壓器
上海東風康明斯3526149增壓器軸和渦輪
康明斯增壓器密封環3904751
康明斯廠家發電機組配件增壓器3032066
康明斯工程機械增壓器3024667
專供康明斯柴油發電機配件增壓器3017554
專供卡車渦輪增壓器康明斯3011919
東風康明斯船用發電機組3905033增壓器墊片
東風康明斯船用柴油發電機3916300增壓器襯墊
船用康明斯柴油發電機3921926增壓器襯墊
康明斯船舶柴油發電機備件3901356渦輪增壓器
康明斯柴油發電機備件3016246增壓器密封墊
康明斯發電機組零件3178988增壓器襯墊 TY
西安康明斯的配件3176770增壓器襯墊 TY
北京美國康明斯發電機組配件3010622
康明斯3537037增壓器用于M11柴油機
康明斯3531861增壓器于CCEC柴油發電機M11
康明斯3531172增壓器用于CCEC發動機
-------------------------------------------------------------------------------------------------------------------------
