- 康明斯柴油發電機的連桿檢查后如何進行矯正維修
- 作者：康明斯發電機維修公司 | 來源 ekurigram.com | 發布時間：2020-08-20 | 閱讀次數：[]

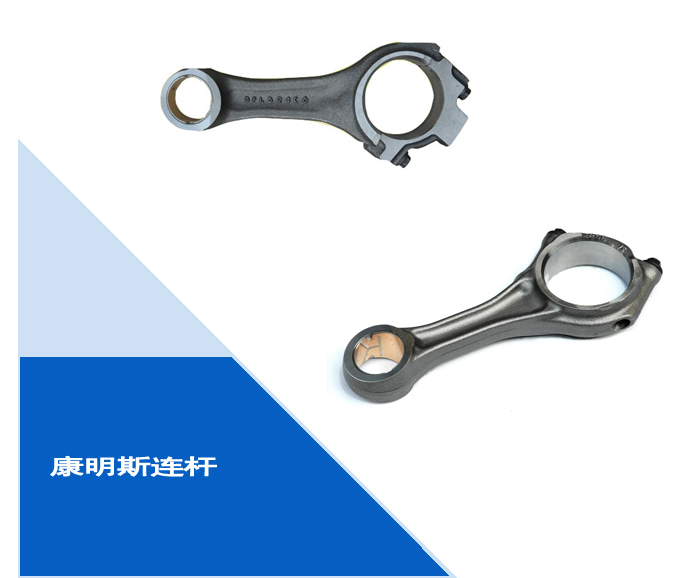

【摘要】連桿主要的缺陷及產生原因：柴油發電機連桿最易產生的主要缺陷是彎曲、扭曲、雙重彎曲。有時也會遇到連桿大、小端孔磨損、螺栓孔磨損、連桿大端分解面損傷、連桿裂紋等。發電機組連桿端蓋拆裝組件,包括安裝在端蓋上的支撐件、安裝在曲軸檢查門上并與所述支撐件卡合的杠桿。
一、柴油發電機組連桿檢查內容：
1.檢查連桿、大頭蓋和螺栓
用磁力探傷法檢查連桿。大頭蓋、連桿螺釘或螺栓是否有裂紋。
如果再連桿的關鍵部位，通過磁力探傷可以看到任何顯示的痕跡，則此連桿就必須更換。
注意：連桿經處理探傷后，不想完全地區除磁性并進行徹底清洗。
2.檢查連桿大小端孔徑
1）將連桿大端蓋裝到連桿上，并按規定的順序和力矩緊固螺栓。在裝配大端蓋時一定注意：連桿桿央上的號碼必須與連桿蓋上的號碼相同。
2）測量大端孔徑。如圖2-53所示，使用內徑千分表，在與連桿大頭孔徑結合面每邊各20°弧線的范圍內，測量孔的內徑。在離結合面90°處測量孔的內徑。
6BT型柴油機連桿大頭孔徑為：對帶螺栓和螺母的連桿，大頭孔徑應為83.114～83.139mm；對帶螺釘?shù)倪B桿，大頭孔徑應為84.29～4.244mm。
KTTA型柴油機連桿大頭孔徑為：114.343～114.369mm.
3)測量小端孔徑。用內徑千分尺測量小頭孔徑。
6BT型柴油機連桿小頭孔徑：50.825～61.024mm。
KTTA型柴油機連桿小頭孔徑：60.985～61.024mm。
3.檢查工字形桿身外傷
工字形桿身如有深于0.80mm的刮傷、劃痕或其他損傷，連桿應報銷。
4.檢驗連桿的長度、彎曲度和扭曲度
連桿彎曲和扭曲可在兩桿檢驗器上進行檢驗。檢驗前檢驗夾具應校準，其方法是：
1）用“標準”連桿或已知連桿長度的新連桿來校準檢驗夾具。
2）用一組定位心軸中選擇合適的活塞銷孔心軸，裝到活塞銷孔中。
3)再將短軸裝入大頭孔中，緊固短軸，使它能正確地在大頭孔的中心上定位。
4）將標準連桿裝入檢驗夾具上。扭松旋扭，移動千分表支架，使龍崗千分表的觸頭都碰到小頭孔的心軸，如圖2-54所示。扭緊支架固定千分表，并調整千分表的指針到“0”位。
5）從經驗夾具上拆下標準連桿，水平翻轉180°，再將它轉入到校驗夾具內，如圖2-55所示。此時千分表指針應處于“0”。
如果千分表指針并不回到“0”位，應調整千分表的表盤，使千分表的讀數調整到讀數差的一半。此時在連桿的兩種安裝位置上的讀數應相同而表指示的方向相反。至此檢驗夾具校準完畢。
測量連桿的長度：將心軸和短軸裝入待檢驗連桿，按上述步驟校檢驗夾具。記錄千分表指示的讀數。千分表“零”位的校準差值必須從標準連桿的已知長度中加上或減去，來確定正在被測量的連桿長度。6BT型柴油機連桿長度304.7492～304.800mm；KTTA型柴油機連桿長度289.69～289.74mm。
如果連桿長度不在規定的范圍內，就必須更換兩個或加工活塞銷襯套。
測量連桿的彎曲度（孔的平行度）；記錄千分表的讀數，從檢驗夾具內拆下連桿，將連桿水平方向翻轉180°，將千分表的讀數和開始記錄的千分表讀數進行比較， 這兩次千分表讀數的差值，就是連桿的彎曲度值。彎曲度值，不帶襯套時應不大于0.25mm；裝襯套后不大于0.10mm。
測量連桿的扭曲度：用塞尺檢查活塞銷孔夾具和心軸之間的間隙，如圖2-56所示，夾具和心軸之間的間隙就是連桿的扭曲度。扭曲度裝有襯套時，應不大于0.25mm；不裝襯套時，應不大于0.51mm。
5.檢查連桿螺栓和螺孔
若緊固力矩過大時，連桿螺栓可能產生變形。
1）檢查螺栓的最小直徑。對于6BT行柴油機連桿螺栓，如直徑小于13.72mm，則應予以更換。
2）螺栓或螺母的螺紋已損壞時，應予以報廢。
3）龍城螺孔中的導向孔徑。如果連桿的導向孔徑大于15.88mm，應予以報廢。
4）檢查裝螺栓凸臺的圓角。螺栓凸臺應有半徑為1.14～1.40mm的圓角，如圖2-57所示。修磨圓角最大允許切削量為1.587mm。加工后應去除凸臺上所以銳角。
二、柴油發電機連桿的矯正
當檢查出連桿存在彎曲和扭曲時，應記住彎曲和扭曲的方向，利用專用工具進行矯正。無專用工具時，可采用下述方法進行：
?、倮脡捍渤C正彎曲，將連桿大頭夾在臺虎鉗上，小頭穿入鐵棒，再施力扭轉，可矯正扭曲。
?、诋?dāng)扭曲和彎曲并存在時，應先矯正扭曲，再矯正彎曲。
?、郛?dāng)卸去矯正負荷后，連桿在殘余應力作用下有恢復原形的趨勢時，可將連桿加熱至450°C_保持30min_左右進行穩定處理。若連桿變形較小，可將矯正負荷保持一定時間。
?、墚?dāng)矯正結束后，必須再次進行檢驗，以達到標準。
矯正中值得注意的是：防止連桿大、小孔內表面損傷，應選用合適的鐵棒。在檢驗連桿彎曲和扭曲時，最好把選配的連桿襯套、連桿軸承和活塞銷裝配好后進行檢驗，以達到有效地消除連桿襯套、活塞和連桿軸承因修配帶來的誤差之目的。
-------------------------------------------------------------------------------------------------------------------------
