- 柴油發電機止點傳感器（凸輪軸位置傳感器）的檢修方法
- 作者：康明斯發電機維修公司 | 來源 ekurigram.com | 發布時間：2020-12-01 | 閱讀次數：[]
【摘要】曲軸位置傳感器通常安裝在曲軸前端（皮帶輪處）曲軸后端靠近大飛輪處或曲軸中間，早期發電機組也有安裝在分電器內，是柴油發電機組控制系統中最重要的傳感器之一。其作用有：檢測柴油發電機轉速；檢測活塞上止點位置，故也稱為上止點傳感器，包括檢測用于控制點火的各缸上止點信號、用于控制順序噴油的第一缸上止點信號。
柴油發電機位置傳感器（凸輪軸位置傳感器）的檢修方法

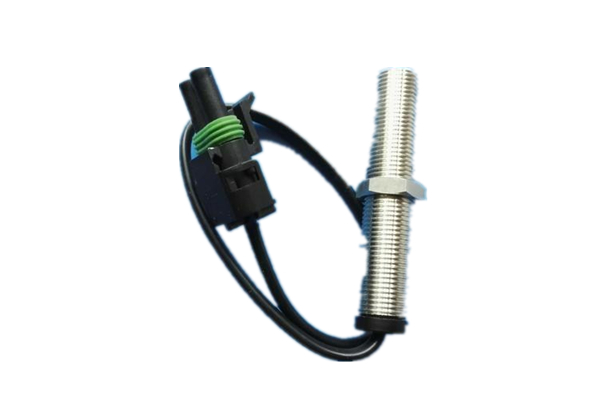

該傳感器安裝在柴油發電機齒輪室殼體上，位于空氣壓縮機和燃油泵之間，正對著凸輪軸的位置。其功能是ECM利用該傳感器測定凸輪軸的位置，確定柴油發電機正時，主要用于柴油發電機供油正時的控制。傳感器出現故障后將引起柴油發電機動力不足、怠速不穩、排放白煙、啟動困難甚至停機。
其檢修方法是康明斯康明斯柴油發電機上通常采用有兩種不同形式的速度和位置傳感器磁繞組式（VR式）和霍爾效應式。
（1）磁繞組式R式傳感器內部有一電磁鐵心和磁線繞組，電磁鐵心產生電磁場，速度信號輪在旋轉時切割磁場，在磁線繞組上產生交流信號，ECM通過計量交流信號的頻率即可計算出信號輪的轉速。
（2）磁繞組式傳感器可以通過測量電阻值檢查其是否工作正常，具體可參考表中提供的傳感器參數。有些磁繞組式速度傳感器內部有兩組繞組，這兩組繞組的功能是一樣的，其中一組備用。
（3）霍爾效應式速度傳感器內部有一特殊的半導體，在金屬物體接近此半導體時其電阻會發生變化，通過傳感器內部的電路輸出信號電壓。和磁繞組式速度傳感器輸出的模擬信號相比，霍爾效應式速度傳感器輸出的是更精確的數字信號，因此越來越多的機型開始采用霍爾效應式速度和位置傳感器。
（4）霍爾效應式速度和位置傳感器無法通過測量電阻來檢測?？梢酝ㄟ^盤轉柴油發電機，測量其輸出信號電壓的方法以判斷其工作的好壞。在盤動柴油發電機時，正常工作的霍爾效應式速度傳感器的輸出電壓在 0巧V之間切換（0 V和5 V為名義電壓，實際電壓比OV稍高，比5v稍低）。
擴展資料
1、水溫傳感器：（位于柴油發電機組出水口管路上）測量冷卻液溫度，用于噴油量的修正，扭矩修正，軌壓修正以及熱保護
2、大氣壓力傳感器：（大氣壓力傳感器集成在ECU內）檢測大氣壓力，測量海拔高度，用于控制噴油參數的修正。
3、燃油溫度傳感器：（柴油粗濾器或油泵上）測量燃油溫度，用于噴油量修正扭矩修正及熱保護。
4、凸輪軸位置傳感器：（安裝在油泵上時規蓋上頂置式凸輪軸安裝在氣門室罩蓋上）用于確定1缸上止點信號。
5、曲軸位置傳感器：（飛輪殼上，曲軸皮帶輪旁，柴油發電機缸體上）用于測量柴油發電機轉速和曲軸轉角。
6、機油壓力傳感器：（在柴油發電機主油道上）用于測量機油壓力。
7、進氣壓力及溫度傳感器：（進氣管渦輪增壓器后方）測量進氣量及進氣溫度的高低，用于噴油量的修正及熱保護。
8、空氣流量計：（空氣濾清器后方，渦輪增壓器前方的進氣管上）測量進入進氣管得空氣量，用于噴油量的修正。
9、油門踏板位置傳感器：（油門踏板上）測量踏板行程，反映司機意圖，用于噴油量計算。
10、爆震傳感器：（柴油發電機缸體上）檢測柴油發電機燃燒狀態，精確控制預噴。
11、共軌壓力傳感器：（共軌管上）測量共軌管內的燃油壓力保證溫壓控制穩定。
12、含水率傳感器：（安裝在粗濾上）檢測燃油中水德成分，并預告司機及時防水。
-------------------------------------------------------------------------------------------------------------------------
