- 康明斯柴油發電機組在中修時通常活塞環應必須更換
- 作者：康明斯發電機維修公司 | 來源 ekurigram.com | 發布時間：2020-08-19 | 閱讀次數：[]
【摘要】活塞環磨損后一般均失去修理價值,通常采取成組更換的方法以恢復氣缸的密封性能.更換時要根據氣缸和活塞的修理尺寸,選用同級的活塞環.選配時應對活塞環的技術狀況認真檢查,必要時應加以修正,確深裝配質量。
活塞環、缸套、活塞銷、活塞稱為四配套，在選配時應該有相應的加大級別，要想增缺德選配活塞環，首先應該直到缸套的加大級別，然后根據缸套上邊緣的數字：“00”表示一級，“25:”表示二級以此類推，在活塞環的開口處也制有活塞環的加大級別，跟活塞加大級別表示的方法一樣，必須保證加大級別是一樣的否則就會出現異常，選配完之后還要進行檢測活塞環的三隙：端隙、側隙、被隙。

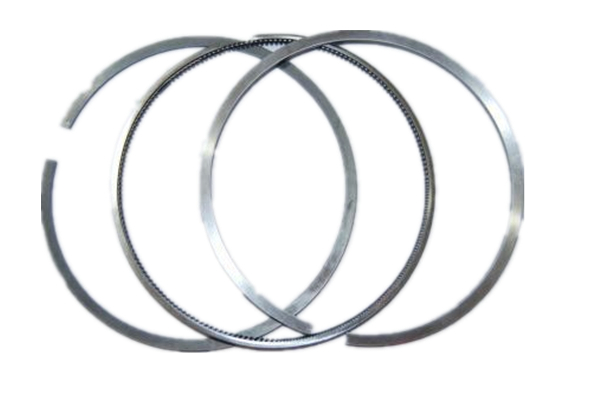

一、活塞環的選配：
活塞環材料：優質灰鑄鐵 、合金鑄鐵。
第一道氣環外測表面要處理，度絡、提高耐磨性?；钊h(huán)內切曹向上，外切曹向下。
第一道環的開口與活塞銷軸線要錯開45度。后面的各環錯開120度 （三道） 90 度（四道）。
活塞的材料為鑄鋁 。
有的活塞上有 “T ” 形槽。 橫槽作用防熱量往裙部傳遞。豎槽裙部變形時有一定的伸縮量。裙部是橢圓的，為了受熱后成圓的。所以冷態做成橢圓。各缸活塞連桿總成質量相差不超過5克。
活塞環的測量：端隙：將開口向下，將環放入氣缸中，用活塞壓平，放在中上部，用塞尺測量。
BJ212 0.2到0.4 (端隙)。
把活塞環放在好的氣缸中，活塞環的開口間隙稱端隙。
側隙(邊隙)：活塞環放在活塞槽中的間隙。測量時至少測3個位置。
BJ212 第一道氣環 0.05到0.08 mm。
第二道氣環 0.023到0.067 mm。
第三道油環： 0.023到0.067mm。
兩道氣環的區分：第一道要耐磨，鍍絡處理、亮。
背隙：槽的深度減去環的寬度。 氣環：0.2到0.6。
油環背隙：0.305到0.745 mm（BJ212）。
透光度：把活塞放在氣缸中壓平，中間圓孔用紙蓋住，用光從底下照。一處弧長對應的圓心角不超過30度。在環開口左右30度處不能透光，其余地方可以透光。如果有多處透光，總和不超過60度。透光處的間隙不超過0.03。
彈力檢測：將活塞環放在彈力檢測器上，把活塞環的開口間隙放置在水平位置，移動檢測器上的量塊，當把活塞環開口間隙壓縮至標準數值時，彈力大小應符合規定的技術要求。彈力過大會使氣缸磨損加劇。降低發動機壽命。彈力過小活塞環密封性下降。
氣環端隙的使用極限： 2到4 mm。
油環端隙的使用極限：2到3 mm。
氣環側隙的使用極限： 0.2到0.4 mm。
油環側隙的使用極限： 0.2到0.4 mm。
二、曲軸加工后的技術要求：
1 同名軸頸必須為同級修理尺寸，且與軸承的配合間隙符合規定。
2 軸頸的圓度 圓柱度誤差不大于0.005 mm，表面粗糙度 Ra 不大于0.32 um ，軸頸與曲柄的過渡圓角半徑R應為3.00到3.50 mm。
3 主軸頸的同軸度偏差一般為0.03到0.04mm。
4 同名連桿軸頸同軸度偏差不大于0.10 mm。各曲柄在圓周上的角偏差不大于1度。
5 連桿軸頸軸心線與主軸頸軸心線的平行度偏差不大于0.01mm ，兩軸心線距離 (曲柄半徑)符合原設計基本尺寸。
連桿軸套：青銅。
軸瓦 、瓦背：鋼。
內表面：合金 （巴氏合金、鋁錫合金）。
在活塞環中第一道環度鉻而其余環不渡鉻原因：活塞環也需要潤滑，渡鉻
后表面光滑，不易含油，所以不渡鉻。
油環分為：普通油環和組合油環。作用：刮油，儲油。
在活塞頭部需測量圓度、圓柱度?；钊p一般呈橢圓磨損。
-------------------------------------------------------------------------------------------------------------------------
