- 發電機的工作原理
- 作者：康明斯發電機維修公司 | 來源 ekurigram.com | 發布時間：2018-02-26 | 閱讀次數：[]

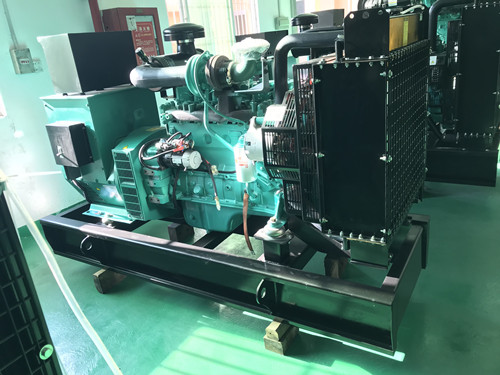

柴油發電機組中常用的發電機為同步交流發電機，是以電磁感應為基礎的旋轉式機械。根據其結構特點可分為旋轉電樞式和旋轉磁極式兩種。以旋轉電樞式同步發電機為例介紹柴油機組中發電機的工作原理。
旋轉磁極式發電機產生電動勢的原理與旋轉電樞式相同，都是電磁感應現象。而主要區別有兩點：
（1）產生感應電流的方式：旋轉電樞式發電機通過電樞的旋轉使閉合線圈的磁通量變化，從而產生感應電流；旋轉磁極式發電機則通過磁極的旋轉使定子線圈切割磁力線，從而在定子線圈中產生感應電流。
（2）電力輸出方式：旋轉電樞式發電機通過電刷和集電環向外接電路供電；而旋轉磁極式發電機則直接將電力送往外接電路，因此相對于旋轉電樞式、旋轉磁極式發電機可提供電高的電壓，適用于大型發電機。
1.電動勢的產生
當導體切割磁場的磁力線時，會在導體中產生感應電動勢。
線圈abcd代表整個電傴繞組、其兩端分別固定在同一轉軸上的滑環1和2上，兩者同軸旋轉，且相對位置和連接關系不隨轉子位置的變化而變化。電刷A和B通過刷架固定在發電機的端蓋上、且與滑環1、2的滑動接觸關系不變。
當電樞沿順時針?lè)较蛐D(zhuǎn)，ab邊處于N極下時、山邊的感應電動勢方向?yàn)橛蒫至d，并設此時電動勢方向?yàn)檎较?當電樞旋轉180。后、ab邊處于S極下，cd邊處于N極下，此時ab和cd邊中的電動勢均改變方向，顯然此時電動勢為負值。
由上述過程可知，對于一對磁極的單向同步交流發電機、其轉子旋轉一周，在電樞繞組中產生一個周波的交流電動勢。若磁通密度B按正弦規律分布，則可產生正弦交流電動勢。
而對于三相同步交流發電機、其各項繞組產生交流電動勢的原理與單項同步交流發電機完全相同。
2.電動勢的大小
根據電磁感應定律,當導體與磁場發生相對運動時、導體中的感應電動勢e可由式求得:
E=BLV
B——磁通密度；
L——導體在磁場中的有效長度；
V——導體垂直于磁場方向的運動速度。
而正弦交流電動勢的有效值E計算：
E=Kn
式中n——發電機轉速；
K——發電機的結構常數。
同步交流發電機制成后，其結構常數K已成定值。因此，可通過改變發電機的轉速n或每極磁通來調整其輸出電壓的高傲。但是，通常情況下要求電動勢的頻率f恒定，而頻率f與轉速n成正比，所以發電機的轉速是不能隨便調整的。因此，主要通過調節同步交流發電機磁通量的大小，達到調整其輸出電壓的目的。
3.電動勢的頻率
當發電機磁極對數一定時(如P=1)，其轉子每旋轉一周，電樞繞組可產生一個周波的交流電動勢。轉子旋轉兩周，產生兩個周波的交流電動勢，苦轉子每秒旋轉n/60周，則產生n/60周/s的交流電動勢。由此可知，交流電動勢的頻率f與發電機轉速n成正比。
當發電機的轉速一定時(如n=1周/s)，磁極對數P=1，轉子每旋轉一周產生一個周波的交流電動勢。磁極對數P=2，轉子每旋轉一周產生兩個周波的交流電動勢。若為P對磁極，轉子每旋轉一周產生P個周波的交流電動勢。由此可知，交流電動勢的頻率f還與磁極對數P成正比。
綜上所述，同步交流發電機電動勢的頻率f與其轉速n 和磁極對數P成正比，因此f的計算公式為：
F=P*n/60 (周/s)
改變同步交流發電機的轉速n或磁極對數P,均可改變其頻率f。但是，發電機制成后，其磁極對數P是不能改變的因此,只能通過改變轉速n來調整頻率f。一旦頻率f達到額定值后，就不能再隨便改變轉速n。
4.改善電動勢波形的措施
根據要求，同步交流發電機輸出電壓應為正弦波。但是，由于發電機定子鐵芯結構、磁極結構、電樞繞組結構、三相發電機電樞繞組的連接形式等因素的影響，電動勢的波形會產生畸變，形成非正弦交流電動勢。
非正弦交流電動勢中除含有基波分量外，還含有頻率不同的許多高次諧波分量。不僅嚴重影響發電機的性能和工況，還影響用電設備的正常工作。因此，在設計、生產同步交流發電機時，采取了諸多方法，改善電動勢波形，使其成為正弦波。其具體方法有：改善磁極形狀、采用斜槽定子、改善定子繞組結構和三相發電機采用星形接法。
（1）改善磁極形狀：磁極的分布規律由磁極的形狀決定，將磁極尖削尖或采用扭斜磁極，使磁通密度B近似按正弦規律分布，進而使電動勢成為正弦波；
（2）采用斜槽定子：將定子鐵芯扭斜一個槽距的位置，使其成為斜糟定子，無論轉子旋轉至何種位置，磁極端畫所覆蓋的鐵芯齒面積始終保持不變，這樣可消除齒諧波的影響；
（3）改善定子繞組結構：同步交流發電機通常采用短距分布式繞組結構，可消除或削弱許多高次諧波分量，使電動勢接近于正弦波；
（4）三相發電機采用星形接法：三相同步發電機的三相電樞繞組采用星形接法，其線電壓中將不再含有三次及三的整倍數次諧波分量·改善線電壓的波形。
5.同步交流發電機勵磁方式
發電機勵磁功率的產生方式，稱為其勵磁方式。同步交流發電機的勵磁方式有他勵式和自勵式兩種。
（1）他勵式：勵磁功率由本身以外的其他電源供給，這種發電機稱為:他勵式發電機。根據獲得勵磁功率形式的不同，他勵式交流發電機又有采用血流勵磁機勵磁和采用無刷交流勵磁機勵磁之分。其中、采用直流勵磁機勵磁是靠同軸轉動的并勵直流發電機供給勵磁功率的；采用無刷交流勵磁機勵磁是由同軸轉動的交流勵磁發電機供給勵磁功率的。
（2）自勵式：勵磁功率由本身供給的發電機稱為自勵式發電機。其勵磁功率一般由以下三種方法獲得：直接從同步交流發電機輸出端取得，由安裝在同步交流發電機的定子槽中的副繞組供給；發電機電樞繞組為帶抽頭式的，由抽頭處引出部分電樞繞組供給。
綜上所述，無論是他勵式同步交流發電機，還是自勵式同步交流發電機，改變勵磁電流的大小，均可調整發電機的輸出電壓。
-------------------------------------------------------------------------------------------------------------------------
