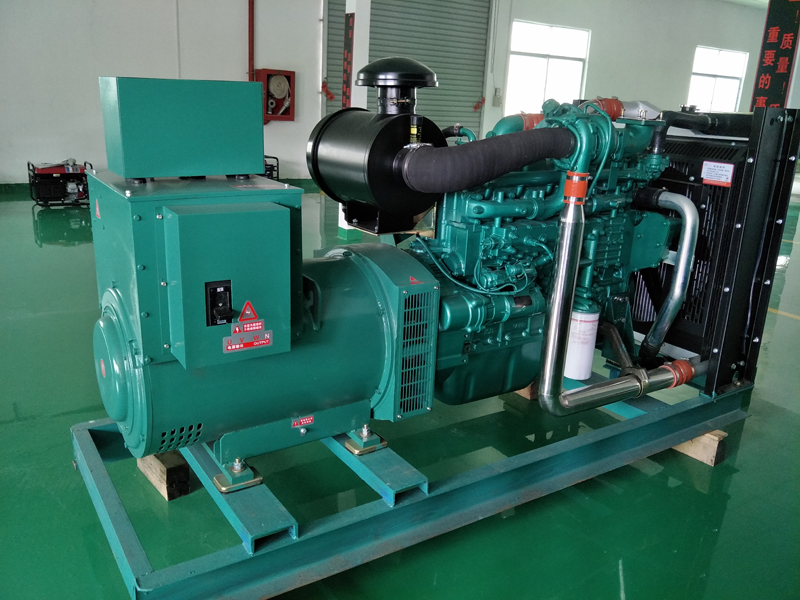

- 柴油發電機電控共軌系統還有哪些結構與原理
- 作者：康明斯發電機維修公司 | 來源 ekurigram.com | 發布時間：2018-01-15 | 閱讀次數：[]
（4）電子控制單元（ECU）
電子控制單元是整個柴油機電控系統的“計算機與控制中心”，它是電控系統的“大腦”整個電控系統的核心。它承擔整個電控系統的信號采集與處理、數據運算與分析、控制策略的實現、控制指令的產生、數據的通信與交換等功能。
ECU通過各種傳感器和開關，采集到發動機當前的工作狀態信息，進行分析計算并按此狀態下預先標定好的最佳參數，控制發動機的噴油量、噴油時間及噴油壓力，從而調整發動機的工作狀態，達到省油、高效、低排放的目的。
（5）傳感器
傳感器是一種轉換器，作用是進行信號變換。柴油機電控系統中常用的傳感器有溫度、壓力、轉速傳感器等。
電控共軌系統中的傳感器一般有加速踏板位置傳感器、曲軸轉速傳感器、壓力傳感器和溫度傳感器等。
①加速踏板位置傳感器。加速踏板位置傳感器分為電位器式（早期使用）和霍爾式兩種，常稱為“電子油門”，其作用是通過檢測加速踏板的位置了解操作員的愿望，進而了解發動機的負荷狀況。位置傳感器把發動機的負荷信號轉變?yōu)殡娦盘?hào)，負荷越高，電壓越大，然后把此信息ECU由其進行相關比較和計算后，發出指令控制相關的執行器（如增加噴油量）。
加速踏板信號是雙路信號，信號1的電壓值約為信號2電壓值的2倍。
②曲軸轉速傳感器。曲軸轉速傳感器（Ne傳感器）可以確定活塞上止點位置，同時測量發動機曲軸的轉速。曲軸轉速傳感器安裝在飛輪殼體上。
傳感器信號產生的原理是：飛輪360°范圍內按6°間隔打58個孔!剩下2孔未打，形成聞隙，作為判斷活塞上止點的依據。傳感器中的磁通跟隨著通過的孔與間隙而變化，產生正弦交流電壓，其波幅隨著發動機轉速而變化。設定間隙到傳感器位置的角度，可確定一缸上止點。結合凸輪軸傳感器正時凸輪，確定一缸點火上止點。
③凸輪軸位置傳感器。凸輪軸位置傳感器安裝在高壓油泵總成上，通過測量高壓油泵凸輪軸轉速和位置，來確定柴油機噴油正時時聞（凸輪軸轉速為曲軸轉速的1/2）。
④進氣壓力傳感器。進氣壓力傳感器的安裝位置：進氣壓力傳感器為半導體壓敏電阻式壓力傳感器，其作用是把進氣壓力信號轉化為電壓信號，然后發送給ECU，由ECU計算進入發動機汽缸的空氣量，用來控制噴油量（空燃比）。
⑤軌壓傳感器。軌壓傳感器安裝在共軌管的一端，用于實時測量共軌管中的燃油壓力，測量范圍為0～200MPa。其原理是把壓力信號轉化為電壓信號，再將信號放大后輸送到ECU，由ECU對壓力控制閥（PCV）實施反饋控制，通過增減油泵供油量來調節油壓，使油壓穩定在目標值。
⑥冷卻液溫度傳感器。冷卻液溫度傳感器安裝在節溫器體上，是負溫度系數的熱敏電阻傳感器，使用范圍為-40～130℃。該傳感器主要用于測量發動機冷卻的溫度，把溫度信號轉化為電壓信號，從而進一步精確控制燃油噴射量。
進氣溫度傳感器。進氣溫度傳感器為負溫度系數的熱敏電阻，安裝于進氣歧管上，主要用于測量進氣管中的進氣溫度，從而進一步精確控制燃油噴射量。
（6）執行器
①主繼電器控制（DENSO）。電裝共軌系統的主繼電器控制電路。當打開點火開關到“ON”位置后，ECU端子中KEY/SW端子得電，M_REL端子就輸出低電平，導致主繼電器動作，+BP端子就輸入24V電壓供給整個ECU工作；當電源關斷或掉電時，M_REL端子由軟件控制，并不馬上變?yōu)楦唠娖?，而是維持一段時間，使得ECU有足夠時間保存數據。只有當延遲時間結束后，M_REL端子才由低電平轉變成高電平，從而切斷ECU的工作電源。
②PCV繼電器控制（DENSO）。壓力控制閥（PCV）用于控制從供給泵到共軌管內的燃油量，電裝共軌系統的PCV繼電器控制電路：當點火開關打到“ON”位置時，PCV繼電器動作，向PCV1和PCV2供電，當ECU發出PCV驅動指令后，三級管導通，PCV開始工作。
③燃油計量閥（BOSCH）。燃油計量閥安裝在高壓油泵的進油位置，ECU通過控制其通電時間來調整油泵的燃油供給量，從而控制共軌中的燃油壓力值。光明發電機
燃油計量單元在斷電狀態下，靠彈簧作用力，閥處于全開位置當通電后電磁閥作用，克服彈簧力，將閥關閉。在柴油機啟動或柴油機運轉時，根據ECU的指令來執行電磁閥的動作，保證高壓軌內壓力穩定在規定要求。
