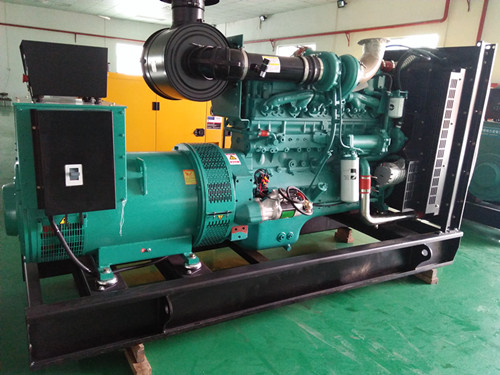

- 柴油發電機組附件傳動裝置的維修
- 作者：康明斯發電機維修公司 | 來源 ekurigram.com | 發布時間：2017-12-25 | 閱讀次數：[]
1.水泵驅動裝置的檢修
順序拆下零件。在水泵驅動裝置中有一個膨脹塞5和一個管塞4，兩個塞上都有一小孔，油孔中無異物、沒有損壞，可不拆下這兩個塞。拆下的零件經徹底清洗干凈后進行檢查。
1）檢查水泵驅動支撐內的兩個襯套內徑，如果任一襯套內徑超出規范，兩個襯套必須同時更換。
2）檢查軸上油封位置（（1）處最小35.077mm，最大35.090mm：（2）處最小39.662mm，最大39.675mm；(3)處最小44.399mm，最大44.425mm）有無磨損，并測量圖示位置外徑。
3）檢查花鍵和齒輪油有無損壞，測量裝齒輪位置輪位置處軸的外徑和齒輪孔內徑，超過規范時要更換。
4）檢查推力軸承是否損壞，測量兩推力軸承厚度，厚度為2.36mm～2.41mm。有加厚尺寸的推力軸承，可用于調整端隙。裝配推力軸承時，靠齒輪的一片，前推力軸承必須使帶油槽的一面朝向齒輪。裝配后推力軸承時，必須使帶槽的一面朝向夾緊墊圈。
5）裝配夾緊墊圈時，必須將其內徑倒角朝向推力軸承。否則由于墊圈可使擋圈移動而引起失效。
6）安裝擋圈，必須使斜角面朝向花鍵軸端，若擋圈安裝不正確，端隙會不對。
7）用百分表測量端隙，如果端隙不在范圍內，應檢查兩片推力軸承是否都完全落在支撐的承孔內。
如果推力軸承位置正確，端隙仍不在規范內，水泵驅動裝置必須重新解體再檢查一遍，并可選用加厚的推力軸承，調整端隙。
水泵驅動裝置端隙為0.23～0.33mm。
8）測量裝齒輪位置處軸的外徑和齒輪孔內勁，應在最小39.725mm、最大39.751mm的規范內。
2.燃油泵/空壓機驅動裝置的檢修
1）測量襯套內徑，應符合最小33.43mm、最大33.53mm的規范，超過規范應更換。
2）檢查推力軸承表面是否損壞，測量其厚度，應為2.36～2.41mm。
3）檢查驅動齒輪面是否磨損和斷裂，驅動軸裝齒輪位置是否磨損。
4）檢查軸其他部位是否磨損。圖8-14所示部位的尺寸：（1）處最小34.963mm，最大34.975； （2）處 最小39.662mm，最大39.675mm；（3）處最小33.299mm，最大33.325mm；（4）處最小25.476mm，最大25.489mm。
5）裝推力軸承時帶槽表面朝上，裝夾緊墊圈時，將帶斜角的一面朝向推力軸承。
3.調速器驅動裝置的檢修
1）檢查驅動支撐內的油封孔和軸承孔。油封孔內徑（1）處為57.12～57.18m，軸承孔內徑（2）處為61.991～62.017.如果其中一孔超過規范應更換驅動支撐。
2）檢查軸和齒輪有無損壞。位置測量軸，軸位置（1）處最小34.963mm，最大34.976mm；（2）處最小25.527mm，最大25.540mm；（3）處最小24.999mm，最大25.099mm；（4）處最小20.662mm，最大20.676mm。超過規范應更換。
3）測量調速器驅動齒輪內徑，應為24.971～24.986mm，超過規范應更換。
測量爪式聯軸器軸轂軸孔內徑。應為20.625～20.638mm，超過規范應更換。
4）檢查軸和軸承，必須能自由轉動，測量其端隙為0.05～0.10mm。
5）軸端鎖緊螺母扭緊力矩為120N·m。
4.液壓泵驅動裝置的檢修
1）檢查推力軸承帶槽表面有無損壞，并測量其厚度，應為2.273～2.299mm。裝配時有兩種加厚尺寸的推力軸承可以選用，分別為0.03mm和0.05mm。
2）測量軸的外徑，部位（1）最小38.062mm，最大38.075mm; （2）最小50.749mm，最大50.762mm。超過規范必須更換。
3）測量液壓泵襯套內徑，應為50.813～50.902mm，超過規范必須更換襯套。
4）測量端隙，應為0.13～0.48mm（0.005～0.019in）。
5）測量液壓泵支承內孔直徑，應為44.399～44.425mm。液壓泵驅動軸裝齒輪部分外徑應為44.450～44.463mm。
-------------------------------------------------------------------------------------------------------------------------
