- 斯坦福發電機概述及技術參數應用-康明斯發電機技術（中國）有限公司
- 作者：康明斯發電機維修公司 | 來源 ekurigram.com | 發布時間：2016-08-24 | 閱讀次數：[]

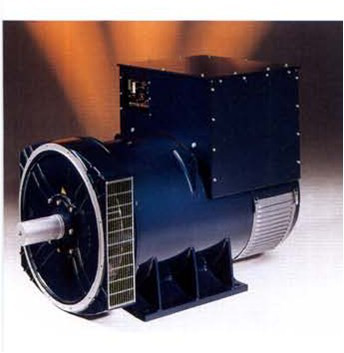

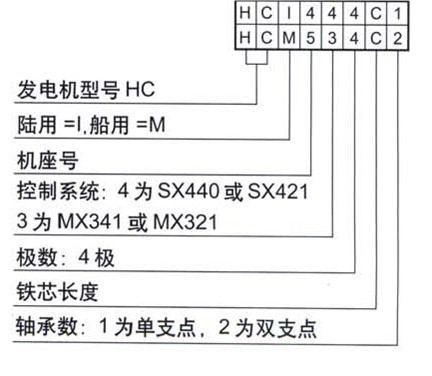

- 斯坦福發電機概述應用斯坦福發電機可廣泛應用于工業,礦業,余熱發電,建筑,通訊,遠洋作業等各種領域.甚至在最惡劣的環境下,斯坦福發電機都能作為主電源或備用電源提供極可靠的電力.品種斯坦福發電機能適應各種用戶的不同要求,用戶可以在不同功率,單相或三相,四級,單支點或雙支點,陸用或船用等不同規格中選擇合適的發電機,用戶還可根據不同的發動機選擇合適的過渡接套和聯軸器.質量斯坦福交流發電機是在國際標準ISO9001要求的環境中按多種國際認可標準制成的.絕緣和防護所有發電機都用H級絕緣并具有標準的惡劣環境保護能力簡介1.1簡介HC系列的發電機為無刷旋轉磁場結構,電壓最高達660V/50HZ或60HZ.滿足BS5000第三部分和其它國際標準.在四個機座號----HC4,HC5,HC6/LV6,HC7中,200KW-2000KW范圍內,可選1500rpm(50HZ)或1800rpm(60HZ),4極的發電機.在HC6/LV6和HC7兩個機座號中,224KW-1300KW范圍內,可選1000rpm(50HZ)和12000rpm(60HZ),6極的發電機.機座號為HC4和HC5的發電機,其勵磁系統可為使用SX440或SX421AVR的定子供電或?yàn)镸X341或MX321AVR的永磁發電機(PMG)勵磁.機座號為HC6/LV6和HC7的發電機MX341或MX321AVR的永磁發電機(PMG)勵磁系統.1.2產品型號定義
1.3產品序列號位置每臺發電機均有唯一的序列號在機座驅動端端環上.
1.4銘牌發電機出廠時,都附有一個自粘標簽銘牌,從非驅動端看,該銘牌粘貼在出線盒 左側板外側.在該側板上有銘牌的定位標記,以便于粘貼.如指定用金屬銘牌,則銘牌固定在發電機機座上.工作原理2.1自勵A(yù)VR控制的發電機主機定子通過SX440(或SX421)AVR為勵磁機磁場提供勵磁源.AVR是調節勵磁機磁場勵磁電流的控制裝置.AVR根據來自主機定子繞組的電壓感應信號作出反饋.通過控制低功率的勵磁機磁場.調節勵磁機電樞的整流輸出功率,從而達到控制主機磁場電流的要求.SX440AVR通過感應兩相平均電壓,確保較高的電壓調整率.除此之 外,它還監測發動機的轉速.如低于預選轉速(HZ)設定,則相應降低輸出電壓,以防止發動機低速時的過勵,緩減加載時的沖擊,以減輕發動機的負擔.SX421除了SX440的特點外,還具有三相均方根感應的特點.在與外部斷路器(裝在開關板上)一起使用時,它還提供過電壓保護.2.2永磁發電機(PMG)勵磁----AVR控制的發電機永磁發電機通過MX341(或MX321)AVR為勵磁機提供勵磁源.AVR是調節勵磁機勵磁電流的控制裝置.如果是MX321AVR,則通過一個隔離電壓器向來自主機定子繞組的電壓感應信號作出反饋.通過控制低功率的勵磁機磁場,調節勵磁機電樞的整流輸出功率,從而達到控制主機磁場電流的要求.PMG系統提供一個與定子負載無關的恒定的勵磁電源,提供較高的電動機啟動承受能力,并不受由非線性負載(例如可控硅直流電動機民)產生的主機定子輸出電壓的波形畸變的干擾.MX341AVR通過檢測二相平均電壓來確保較高電壓調整率,另外它還監測發動機轉速.如低于預選的轉速設定,則相應降低輸出電壓主,以防止發動機低速時的過勵,緩減加載時的沖擊,以減輕發動機的負擔.它還提供延時的過勵保護,在勵磁機磁場電壓過高的情況下對發電機滅磁.MX321除提供MX341具有的保護發動機的減荷特性外,還具有三相均方根檢測和過電壓保護的特點.2.3AVR附件SX440,SX421,MX341和MX321AVR的內置回路若與附件連接使用,可使發電機在下”下垂”或”無靜差”控制,AVR(無功率)/PF(功率因素)控制下并聯運行;MX321AVR還可提供短路電流限位控制.
-------------------------------------------------------------------------------------------------------------------------
